鈦合金高溫下非?；顫姡c大部分陶瓷材料發(fā)生化學反應，鈦合金精鑄現(xiàn)用有吸水性的氧化釔砂粉和回溶較嚴重的醋酸鋯膠做面層涂料，硅酸乙酯加氧化釔或氧化鋯、氧化鋁做二層，硅溶膠加鋁礬土做背層，閃燒脫蠟。由于醋酸鋯膠和硅酸乙酯漿料使用壽命均非常短，需要現(xiàn)配現(xiàn)用，工藝過程復雜、難于穩(wěn)定控制。新工藝如下：

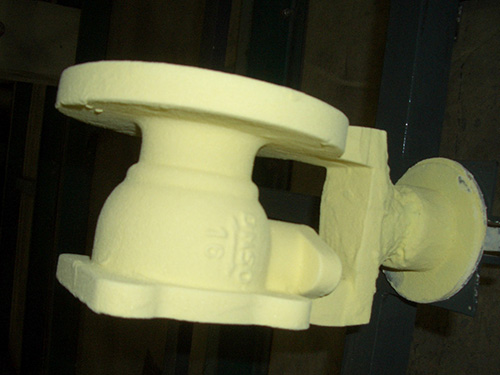

1.面層：進口的鈦合金面層專用碳酸鋯銨膠與進口的氧化鋯砂粉配合，用于面層制殼。該面層漿料與硅溶膠漿料的使用壽命相似、維護方法相同。它的二層可以直接使用硅溶膠漿料，在涂制二層時面層回溶輕微，涂層強度高，可用蒸汽脫蠟，使用方便，成本低。
2.背層：用加強型硅溶膠與高純莫來砂粉配合制作背層型殼。加強型硅溶膠濕強度高，涂層透氣性好。高純莫來雜質(zhì)含量極低，型殼高溫強度高；砂無粉塵，進一步增加型殼透氣性，非常有利于真空澆鑄鈦液充型。
3.鑄件：表面光潔、尺寸精度高，充型良好，容易清殼。
